The 2011 4.0l-Engines Ford Ranger has 2 different fuse boxes:
Ford Ranger fuse box diagrams change across years, pick the right year of your vehicle:
Type | No. | Description | |
---|---|---|---|
Fuse MINI 5A | 1 | Instrument panel dimmer switch | |
Fuse MINI 10A | 2 | Trailer tow park lamps | |
Fuse MINI 10A | 3 | Right low beam headlamp | |
Fuse MINI 10A | 4 | Left low beam headlamp | |
Fuse MINI 5A | 5 | Windshield wiper module (run/accy) | |
Fuse MINI 10A | 6 | Radio (run/accy), Door switch illumination | |
Fuse MINI - | 7 | Not used | |
Fuse MINI 10A | 8 | Restraints control module (RCM), Passenger airbag deactivation indicator (PADI), Occupant classification sensor (OCS) | |
Fuse MINI 5A | 9 | Cluster air bag indicator | |
Fuse MINI 10A | 10 | Cluster (run/start), [4x4] module (run/start) | |
Fuse MINI 10A | 11 | Passenger compartment fuse panel (Logic power) | |
Fuse MINI 15A | 12 | Satellite radio | |
Fuse MINI 15A | 13 | Horn, Interior lamps | |
Fuse MINI 15A | 14 | High beam headlamp, High beam indicator (cluster) | |
Relay | 15 | Not used | |
Fuse FMX/JCase 30A | 16 | Power windows | |
Fuse MINI 15A | 17 | Turn signals/hazards | |
Fuse MINI - | 18 | Not used | |
Fuse MINI 20A | 19 | Center high-mounted stop lamp (CHMSL)/Stop lamps | |
Fuse MINI 10A | 20 | Speed control module, Back-up lamps, Overdrive cancel switch, Electronic flasher (turn), Anti-lock brake system (ABS) (roll stability control) | |
Fuse MINI 5A | 21 | Starter relay coil | |
Fuse MINI 5A | 22 | Not used (spare) | |
Fuse MINI 30A | 23 | Headlamps (low and high beam) | |
Fuse MINI 20A | 24 | Radio battery feed (B+) | |
Relay | 25 | Accessory relay (power windows) | |
Fuse MINI 2A | 26 | Redundant cruise switch | |
Fuse MINI 10A | 27 | Climate control blower relay/blend doors | |
Fuse MINI 15A | 28 | [4x4] module battery feed (B+) | |
Fuse MINI 20A | 29 | Cigar lighter, Diagnostic connector [OBD II] | |
Fuse MINI 5A | 30 | Power mirrors | |
Fuse MINI 20A | 31 | Front park lamps, Rear park lamps, License plate lamps, Dimmer switch, Trailer tow park lamps | |
Fuse MINI 5A | 32 | Brake switch [logic] | |
Fuse MINI 5A | 33 | Instrument cluster battery feed (B+) | |
Fuse MINI 20A | 34 | Power point | |
Fuse MINI 15A | 35 | Power locks |

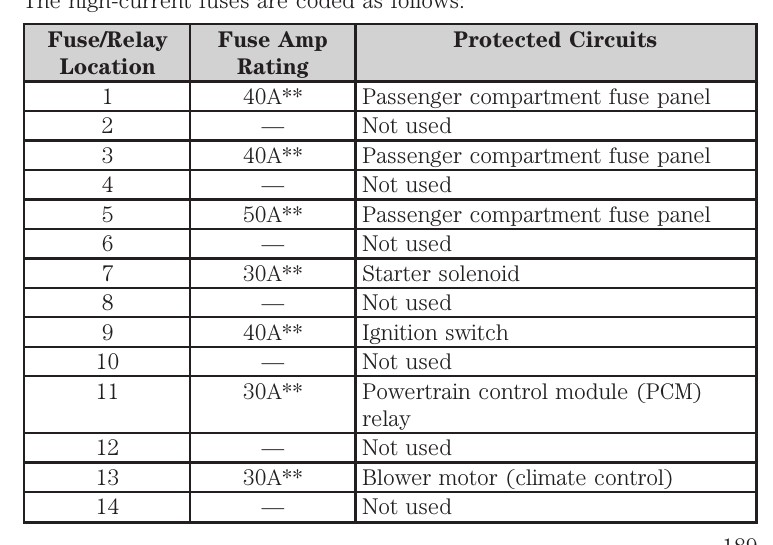

Type | No. | Description | |
---|---|---|---|
Fuse FMX/JCase 40A | 1 | Passenger compartment fuse panel | |
Fuse FMX/JCase - | 2 | Not used | |
Fuse FMX/JCase 40A | 3 | Passenger compartment fuse panel | |
Fuse FMX/JCase - | 4 | Not used | |
Fuse FMX/JCase 50A | 5 | Passenger compartment fuse panel | |
Fuse FMX/JCase - | 6 | Not used | |
Fuse FMX/JCase 30A | 7 | Starter solenoid | |
Fuse FMX/JCase - | 8 | Not used | |
Fuse FMX/JCase 40A | 9 | Ignition switch | |
Fuse FMX/JCase - | 10 | Not used | |
Fuse FMX/JCase 30A | 11 | Powertrain control module (PCM) relay | |
Fuse FMX/JCase - | 12 | Not used | |
Fuse FMX/JCase 30A | 13 | Blower motor (climate control) | |
Fuse FMX/JCase - | 14 | Not used | |
Fuse FMX/JCase - | 15 | Not used | |
Fuse FMX/JCase - | 16 | Not used | |
Fuse FMX/JCase 40A | 17 | Anti-lock brake system (ABS) module | |
Fuse FMX/JCase - | 18 | Not used | |
Fuse FMX/JCase - | 19 | Not used | |
Fuse FMX/JCase - | 20 | Not used | |
Fuse MINI 10A | 21 | PCM keep alive power, Canister purge valve solenoid | |
Fuse MINI - | 22 | Not used | |
Fuse MINI 30A | 23 | Fuel pump motor, Fuel injectors | |
Fuse MINI - | 24 | Not used | |
Fuse MINI 10A | 25 | A/C clutch solenoid | |
Fuse MINI - | 26 | Not used | |
Fuse MINI 20A | 27 | 4x4 module | |
Fuse MINI - | 28 | Not used | |
Fuse MINI 30A | 29 | Wipers/washer | |
Fuse MINI - | 30 | Not used | |
Fuse MINI 15A | 31 | Fog lamps | |
Fuse MINI - | 32 | Not used | |
Fuse MINI 30A | 33 | ABS module | |
Fuse MINI - | 34 | Not used | |
Fuse MINI - | 35 | Not used | |
Fuse MINI - | 36 | Not used | |
Fuse MINI - | 37 | Not used | |
Fuse MINI 7.5A | 38 | Trailer tow (right turn) | |
Fuse MINI 15A | 39 | PCM power | |
Fuse MINI - | 40 | Not used | |
Fuse MINI 10A | 41 | Automatic transmission | |
Fuse MINI 7.5A | 42 | Trailer tow (left turn) | |
Fuse MINI 20A | 43 | A/C relay coil, IAC, Mass air flow sensor, Heated exhaust gas oxygen sensor, Catalyst module sensor, Vapor management valve solenoid, EGR solenoid, Heated PCV | |
Fuse MINI 15A | 44 | Ignition coil, Capacitor | |
Relay | 45A | Not used | |
Relay | 45B | Not used | |
Relay | 46A | A/C clutch solenoid | |
Relay | 46B | Not used | |
Relay | 47 | PCM relay | |
Relay | 48A | Fuel pump relay, Fuel injectors relay | |
Relay | 48B | Fog lamp relay | |
Relay | 51 | Not used | |
Relay | 52 | Not used | |
Relay | 53 | Not used | |
Relay | 54 | Not used | |
Relay | 55 | Blower relay | |
Relay | 56 | Starter relay |
