The 2006 Ford Econoline has 4 different fuse boxes:
Ford Econoline fuse box diagrams change across years, pick the right year of your vehicle:
Type | No. | Description | |
---|---|---|---|
Fuse MINI 5A | 1 | 4-Wheel Anti-lock Brake System (4WABS) module | |
Fuse MINI 10A | 2 | Remote Keyless Entry (RKE), O/D cancel, IVD module | |
Fuse MINI 15A | 3 | Trip computer, Radio, Overhead console | |
Fuse MINI 15A | 4 | Courtesy lamps | |
Fuse MINI 30A | 5 | Power lock switches, Power locks without RKE | |
Fuse MINI 10A | 6 | Brake-shift interlock, Daytime Running Lamps (DRL) module | |
Fuse MINI 10A | 7 | Multi-function switch, Turn signals | |
Fuse MINI 30A | 8 | Radio capacitor(s), Ignition coil, Powertrain Control Module (PCM) diode, PCM power relay | |
Fuse MINI 5A | 9 | Wiper control module | |
Fuse MINI 20A | 10 | Main light switch, Park lamps, License lamp (external lamps), Multi-function switch (flash-to-pass) | |
Fuse MINI 15A | 11 | Multi-function switch (hazards), Brake lamp switch, Brake lamps | |
Fuse MINI 15A | 12 | Back-up lamps, Auxiliary battery relay [gasoline engine only] | |
Fuse MINI 15A | 13 | Blend door actuator, Function selector switch | |
Fuse MINI 5A | 14 | Instrument cluster | |
Fuse MINI 5A | 15 | Trailer battery charge relay, Cluster | |
Fuse MINI 30A | 16 | Power seats | |
Fuse MINI 5A | 17 | Power mirrors | |
Fuse MINI - | 18 | Not used | |
Fuse MINI - | 19 | Not used | |
Fuse MINI 10A | 20 | Restraints | |
Fuse MINI - | 21 | Not used | |
Fuse MINI 15A | 22 | Memory power radio, Battery saver relay, Instrument cluster, Courtesy lamp relay, Accessory delay relay | |
Fuse MINI 20A | 23 | Power locks w/RKE | |
Fuse MINI - | 24 | Not used | |
Fuse MINI 10A | 25 | Left headlamp (low beam) | |
Fuse MINI 20A | 26 | Cigar lighter, Diagnostics | |
Fuse MINI 5A | 27 | Radio | |
Fuse MINI - | 28 | Not used | |
Fuse MINI - | 29 | Not used | |
Fuse MINI 15A | 30 | Headlamps (high beam indicator) | |
Fuse MINI 10A | 31 | Right headlamp (low beam) | |
Fuse MINI 20A | 32 | Power point #1 (instrument panel) | |
Fuse MINI 10A | 33 | Start relay | |
Fuse MINI 30A | 34 | IP Body builder connector #3 | |
Fuse MINI - | 35 | Not used | |
Fuse MINI 5A | 36 | Instrument illumination | |
Fuse MINI 5A | 37 | Airbag deactivation switch | |
Fuse MINI - | 38 | Not used | |
Fuse MINI 10A | 39 | Trailer tow electric brake, Center High-Mounted Stop Lamp (CHMSL), Brake lamps | |
Fuse MINI 20A | 40 | Power point #2 (2nd row seating position - driver side) | |
Fuse MINI 30A | 41 | Modified vehicle | |
Circuit breaker ATO | 42 | Power windows | |
Circuit breaker ATO | 43 | Not used | |
Circuit breaker ATO | 44 | Wiper/washer |
Type | No. | Description | |
---|---|---|---|
Diode ATO | 1 | Powertrain Control Module (PCM) diode | |
Diode ATO | 2 | Auxiliary battery diode | |
Fuse MINI 15A | 3 | Daytime Running Lamps (DRL) module, A/C clutch | |
Fuse MINI 5A | 4 | Heated PCV [4.6L and 6.8L gasoline engines] | |
Fuse MINI 15A | 5 | Horn relay | |
Fuse MINI 2A | 6 | Brake pressure switch | |
Fuse MAXI 60A | 7 | Ignition switch, Accessory delay | |
Fuse MAXI 40A | 8 | Trailer battery charge relay | |
Fuse MAXI 50A | 9 | Modified vehicle power | |
Fuse MAXI 30A | 10 | Electric brake controller | |
Fuse MAXI 60A | 11 | [4-Wheel Anti-lock Brake System (4WABS)] | |
Fuse MAXI 40A | 11 | [AdvanceTrac with RSC] | |
Fuse MAXI 60A | 12 | I/P fuses 29, 34, 35, 40 and 41 | |
Fuse MAXI 20A | 13 | Fuel pump relay | |
Fuse MAXI 50A | 14 | Auxiliary blower relay | |
Fuse MAXI 30A | 15 | Main light switch | |
Fuse MAXI 20A | 16 | Injectors [gasoline engines] | |
Fuse MAXI 50A | 17 | Blower motor relay (blower motor) | |
Fuse MAXI 60A | 18 | Engine compartment fuses 3, 5 and 26, Instrument panel fuses 26 and 32, Start relay | |
Fuse MAXI 50A | 19 | IDM relay [diesel engine only] | |
Fuse MAXI 40A | 19 | AdvanceTrac with RSC [gasoline engines only ] | |
Fuse MAXI 60A | 20 | Auxiliary battery relay [gasoline engine only], PDB fuses 8 and 24 | |
Fuse MAXI 30A | 21 | PCM power relay, PDB fuse 27 | |
Fuse MAXI 60A | 22 | I/P fuses 4, 5, 10, 11, 16, 17, 22 and 23, Circuit breaker 44 | |
Fuse MINI 10A | 23 | Alternator field [diesel engine only] | |
Fuse MINI 20A | 23 | CMS, HEGOS, MAF, EGR, A/C clutch relay [gasoline engine only] | |
Fuse MINI 20A | 24 | Trailer tow running lamps and back-up lamp relays | |
Diode ATO | 25 | Not used | |
Fuse MINI 20A | 26 | Trailer tow turn signals | |
Fuse MINI 10A | 27 | PCM | |
Relay | A | Fuel pump relay | |
Relay | B | Horn relay | |
Relay | C | Trailer back-up lamps relay | |
Relay | D | Trailer running lamps relay | |
Relay | E | Trailer battery charge relay | |
Relay | F | IDM relay [diesel only], IVD [gasoline only] | |
Relay | G | PCM relay | |
Relay | H | Blower motor relay | |
Relay | J | Accessory delay relay | |
Relay | K | Start relay | |
Diode ATO | 28 | Not used |
Type | No. | Description | |
---|---|---|---|
Relay | 1 | Interior lamps | |
Relay | 2 | Open | |
Relay | 3 | Open | |
Relay | 4 | Battery saver |

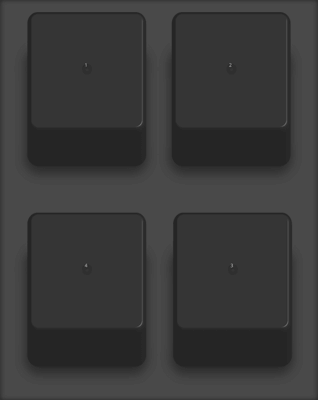

Type | No. | Description | |
---|---|---|---|
Relay | 1 | PCM back-up lamp | |
Relay | 2 | A/C control | |
Relay | 3 | Trailer tow right turn | |
Relay | 4 | Trailer tow left turn |
