The 2001 Chevrolet Silverado 1500 has 3 different fuse boxes:
Chevrolet Silverado 1500 fuse box diagrams change across years, pick the right year of your vehicle:
Type | Description | |
---|---|---|
Fuse MAXI | STUD #1 Accessory Power/Trailer Wiring Feed | |
Fuse MAXI | ABS Anti-Lock Brakes | |
Fuse MAXI | IGN A Ignition Switch | |
Fuse MAXI | AIR A.IR. System | |
Fuse MAXI | RAP #1 Retained Accessory Power Power Mirrors, Power Door Locks, Power Seat(s) | |
Fuse MAXI | IGN B Ignition Switch | |
Fuse MAXI | RAP #2 Not Used | |
Fuse MAXI | STUD #2 Accessory Power/Trailer Wiring Brake Feed | |
Fuse MINI | TRL R TRN Right Turn Signal Trailer Wiring | |
Fuse MINI | TRL L TRN Left Turn Signal Trailer Wiring | |
Relay | IGN 1 Ignition, Fuel Controls | |
Fuse MINI | INJ B Ignition, Fuel Controls (Relay) | |
Relay | STARTER Starter (Relay) | |
Fuse MINI | PARK LP Parking Lamps | |
Fuse MINI | FRT HVAC Climate Control System | |
Fuse MINI | STOP LP Exterior Lamps, Stoplamps | |
Fuse MINI | ECM 1 VCM/PCM | |
Fuse MINI | CHMSL Center High Mounted Stoplamp | |
Fuse MINI | VEH STOP Stoplamps, Cruise Control | |
Fuse MINI | TRL B/U Backup Lamps Trailer Wiring | |
Fuse MINI | INJ A Fuel Controls, Ignition | |
Fuse MINI | RR HVAC Not Used | |
Fuse MINI | VEH B/U Vehicle Backup Lamps | |
Fuse MINI | ENG 1 Engine Controls, Canister Purge, Fuel System | |
Fuse MINI | ETC Electronic Throttle Control | |
Fuse MINI | IGN E A/C Compressor Relay, Rear Window Defogger, Daytime Running Lamps, AIR. System | |
Fuse MINI | B/ULP LP Backup Lamps, BTSI | |
Fuse MINI | ATC Automatic Transfer Case | |
Relay | RR DEFOG (R) Rear Window Defogger, Heated Mirrors (Relay) | |
Fuse MINI | RR PRK Right Rear Parking Lamps | |
Fuse MINI | ECM B VCM/PCM | |
Relay | F/PMP Fuel Pump (Relay) | |
Fuse MINI | 02 A Oxygen Sensors | |
Fuse MINI | 02 B Oxygen Sensors | |
Fuse MINI | LR PRK Left Rear Parking Lamps | |
Fuse MINI | RR DEFOG Rear Window Defogger, Heated Mirrors | |
Relay | HDLP Headlamps (Relay) | |
Fuse MINI | TRL PRK Parking Lamps Trailer Wiring | |
Fuse MINI | RT HDLP Right Headlamps | |
Relay | DRL (R) Daytime Running Lamps (Relay) | |
Fuse MINI | HTD MIR Heated Mirrors | |
Fuse MINI | LT HDLP Left Headlamps | |
Fuse MINI | A/C Air Conditioning | |
Fuse MINI | AUX PWR Cigarette Lighter. Auxiliary Power Outlets | |
Fuse MINI | SEO 2 Special Equipment Option Power, Seats Aux Roof Mnt Lamp | |
Fuse MINI | SEO 1 Special Equipment Option Power, Aux Roof Mnt Lamp, Cell Phone | |
Fuse MINI | DRL Daytime Running Lamps | |
Relay | A/C (R) A/C (Relay) | |
Relay | FOG LP Fog Lamps | |
Fuse MINI | FOG LP(R) Fog Lamps (Relay) | |
Fuse MINI | RADIO Audio System, Instrument Cluster, Climate Control System | |
Fuse MINI | CIGAR Cigarette Lighter, Auxiliary Power Outlets | |
Fuse MINI | RT TURN Right Turn Signals | |
Fuse MINI | BTSI rake-Transmission Shift Interlock | |
Fuse MINI | LT TURN Left Turn Signals | |
Fuse MINI | FR PRK Front Parking Lamps, Sidemarker Lamps | |
Fuse MINI | W/W PMP Windshield Washer Pump | |
Relay | HORN (R) Horn (Relay) | |
Fuse MINI | IGN C Ignition Switch. Fuel Pump, PRND321 Display, Crank | |
Fuse MINI | RDO AMP Not Used | |
Fuse MINI | HAZ LP Exterior Lamps, Hazard Lamps | |
Fuse MINI | EXP LPS Not Used | |
Fuse MINI | HORN Horn | |
Fuse MINI | CTSY LP Interior Lamps | |
Fuse MINI | RR WPR Not Used | |
Fuse MINI | TBC Body Control Module. Remote Keyless Entry, Headlamps |
Type | Description | |
---|---|---|
Connector | L BODY_R Retained Accessory Power Relay | |
Fuse MINI | LOCK Power Door Locks | |
Relay | DRV UNLOCK_R Power Door Lock Relay | |
Relay | LOCK_R Power Door Lock Relay | |
Fuse MINI | HVAC 1 Climate Control System | |
Fuse MINI | CRUISE Cruise Control, Instrument Cluster | |
Fuse MINI | IGN 3 Ignition, Power Seats | |
Fuse MINI | 4WD Four-Wheel Drive System, Auxiliary Battery | |
Fuse MINI | CRANK Starting System | |
Fuse MINI | INT PRK Parking Lamps, Sidemarker Lamps, Interior Lamps | |
Connector | L DOOR_R Power Door Lock Relay | |
Fuse MINI | BRAKE Anti-Lock Brake System | |
Fuse MINI | RR WIPER Not Used | |
Fuse MINI | ILLUM Interior Lamps | |
Circuit breaker ATO | SEAT Power Seat Circuit Breaker | |
Fuse MINI | TURN Exterior Lamps, Turn Signals, Hazard Lamps | |
Fuse MINI | UNLOCK Power Door Locks | |
Fuse MINI | HTR A/C Climate Control System | |
Fuse MINI | WS WPR Windshield Wipers | |
Fuse MINI | IGN 1 Ignition, Instrument Panel | |
Fuse MINI | AIR BAG Air Bag | |
Fuse MINI | MIR/LOCK Power Mirrors Power Door Locks | |
Fuse MINI | DR LOCK Power Door Locks | |
Circuit breaker ATO | PWR WDO Power Window Circuit Breaker | |
Relay | UNLOCK_R Power Door Lock Relay | |
Fuse MINI | IGN 0 PRND321 Display, Odometer. VCM/PCM | |
Fuse MINI | SEO IGN Special Equipment Option, Ignition, Manual Selectable Ride | |
Fuse MINI | SEO ACCY Special Equipment Option Accessory, Cellular Telephone | |
Relay | RAP #1 Retained Accessory Power Relay | |
Fuse MINI | RDO 1 Audio System | |
Fuse MINI | RAP #2 Not Used |

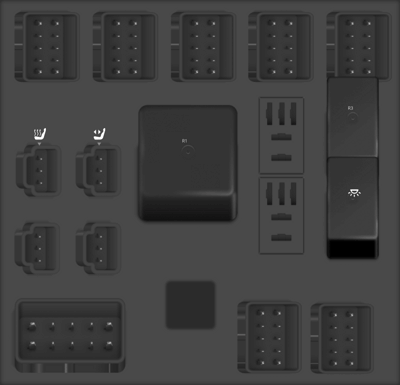

Type | Description | |
---|---|---|
Relay | SEO Special Equipment Option | |
Relay | HTD ST Heated Seats | |
Relay | SPARE 4 Not Used | |
Relay | VANITY Headliner Wiring | |
Relay | TRAILER Trailer Brake Wiring | |
Relay | PWR ST Power Seats | |
Relay | SPARE 5 Not Used | |
Relay | CLUTCH Manual Transmission Clutch Switch | |
Relay | UPF Upfitter | |
Relay | PARK LAMP Parking Lamps | |
Relay | SL RIDE Manual Selectable Ride Switch | |
Relay | SPARE 2 Not Used | |
Relay | RR PRK LP Not Used | |
Relay | RR FOG LP Not Used | |
Relay | SPARE 3 Not Used | |
Relay | INADV PWR Interior Lights Feed | |
Relay | CTSY LP Courtesy Lamps | |
Relay | CEL PHONE Cellular Telephone Wiring | |
FRT PRK EXPT Not Used |
